روش ها و مراحل شارژ گاز اسپلیت و علائم کمبود گاز اسپلیت

شارژ گاز اسپلیت

انواع روش های شارژ گاز اسپلیت

حالت اول: شارژ گاز وزنی با ترازو

حالت دوم: شارژ گاز آمپری

حالت سوم: شارژ گاز به وسیله گیج مانوفیلد و جدول دمایی

میزان فشار گاز اسپلیت R22

میزان فشار گاز اسپلیت R410A

انواع حالت های شارژ گاز اسپلیت

حالت یک- شارژ گاز کولری که تازه نصب شده است

حالت دوم- اسپلیت کاملا فاقد گاز است

حالت سوم- اضافه کردن گاز اسپلیت (تکمیل شارژ گاز کولرگازی)

اکثرا بیشتر دستگاه های تهویه مطبوع، از جمله کولرهای گازی، برای انجام عمل تهویه و خنک کردن محیط از گازهای فریونی مانند R22 ،R410A ،R407A و… استفاده می کنند. کمبود این مبردها یا سیال های خنک کننده که اصطلاحا «گاز» خوانده می شوند، و یا نبود آنها در سیستم اسپلیت، تمامی سیکل سرمایش را مختل کرده و با مشکلات جدی مواجه می کند.

در این آموزش از سیتی سرویس، قصد داریم که در رابطه با روش های شارژ گاز اسپلیت، مراحل شارژ گاز اسپلیت کولرگازی، انواع شارژ گاز کولر و غیره صحبت نموده و راهکارهای لازم را ارائه نماییم. توجه داشته باشید که در این مطلب تمرکز ما بر روی شارژ گاز R22 خواهد بود، چرا که اکثر کولرهای گازی با این نوع مبرد یا گاز کار می کنند. هرچند تفاوتی نیز در مراحل شارژ گاز کولرگازی وجود ندارد. معمولا هر دستگاهی از یک گاز مبرد مخصوص به خود استفاده می کند و در صورت جایگزین کردن گاز مبرد داخل کولر با یک گاز دیگر، شرایطی باید رعایت گردد که تعویض روغن دستگاه، به عنوان نمونه یکی از این موارد است.

یکی از علائم کمبود گاز اسپلیت این است که همچون گذشته اسپلیت باد خنکی ندارد. وقتی چنین اتفاقی می افتد، بهتر است ابتدا بررسی کنید که چرا کمبود گاز در اسپلیت اتفاق افتاده است؟ (بر اثر وجود نشتی است یا دلایل دیگر؟) و پس از این که مشکل را برطرف کردید، به شارژ گاز اسپلیت خود اقدام کنید.

در صورتی که اسپلیت شما دچار مشکل شده است و دانش و تخصص فنی لازم برای حل کردن آن را ندارید، تکنسین های مرکز تعمیرات سیتی سرویس در کم ترین زمان ممکن جهت تعمیرات اسپلیت شما در محل حاضر خواهند شد.

قبل از آنکه بخواهید شخصا برای شارژ گاز اسپلیت خود اقدام کنید، بهتر است از خطرات این کار به طور کامل آگاهی داشته باشید. قبل از هر چیز، در صورتی که کولرتان به شارژ گاز نیاز دارد، به این معنی بوده که گاز اولیه کولر بنابر دلایلی تخلیه شده و نشتی دارد. در این صورت، اولین اقدام اصولی هر فرد حرفه ای، عیب یابی اسپلیت است تا دلیل تخلیه و نشت گاز را یافته و محل دقیق نشتی را بیابد و سپس مشکل نشتی را حل نماید.

همچنین در صورت لزوم، ممکن است گاز کولر جمع شده و یا تخلیه شود. در این هنگام لازم است تا احتیاط های ایمنی را جدی گرفته و نحوه کار با گاز اسپلیت را بدانید. بدلیل سمی و خطرناک بودن گاز مبرد کولر، در صورت پرهیز از ایمنی، احتمال ایجاد مشکلاتی برای شما و خانواده تان وجود دارد.

و مرحله آخر کار شارژ گاز در کمپرسور اسپلیت است که در این مرحله نیز باید چگونگی انجام این کار را به خوبی دانسته و رعایت نکات ایمنی برای پیشگیری از نشتی و آب بندی کولرگازی، بطور کامل انجام شود.

با توجه به آنچه ذکر شد، در صورتی که از علم کافی برای انجام شارژ گاز کولر برخوردار نیستید و تخصص زیادی در این خصوص ندارید، توصیه 100% ما به شما این است که، به فکر سلامتی و آسیب های ممکنی که امکان دارد در اثر یک شارژ گاز اشتباه به شما و خانواده تان وارد شود، باشید! همچنین هزینه مشکلاتی که ممکن است در صورت انجام شارژ گاز غیر اصولی به شما و کولرگازی تان تحمیل شود را نیز در نظر داشته باشید!

در این حالت، بهترین راه واگذاری کار به افراد حرفه ای و با دانش است که شارژ گاز اسپلیت تان را در کم ترین وقت ممکن به انجام می رسانند.

انواع روش های شارژ گاز اسپلیت

امروزه شارژ گاز اسپلیت که توسط تکنسین های با دانش ای انجام می شود، معمولا بصورت وزنی و به کمک ترازو انجام می گیرد. با این حال در این قسمت تمامی روش های موجود برای شارژ گاز را برای شما عزیزان آورده ایم.

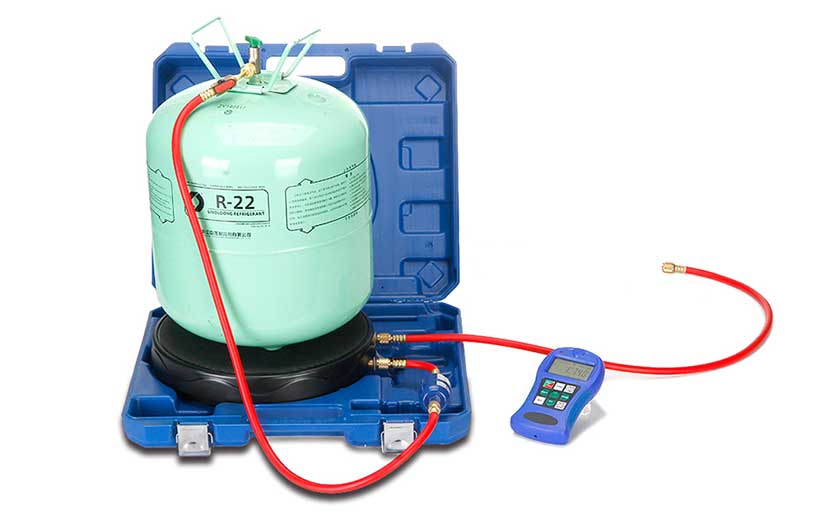

روش اول: شارژ گاز وزنی با ترازو

بهترین و اصولی ترین حالت ممکن برای شارژ گاز اسپلیت، شارژ گاز وزنی است. در این حالت مقدار گازی که باید درون سیستم شارژ شود، به کمک ترازوهای مخصوصی وزن شده و بعدا عملیات شارژ گاز انجام می شود.

برای مثال:

در صورتی که اسپلیت به نیم کیلوگرم گاز مبرد برای عملکرد صحیح خود احتیاج دارد، و فاصله لوله کشی شده میان پنل داخلی و خارجی کولر که در حالت نرمال بوده، در حدود 5 متر باشد، مقدار نیم کیلوگرم گاز مبرد به کمک ترازو وزن شده و به داخل سیستم پمپ می شود.

همچنین در حالتی که فاصله لوله کشی اضافه گردد، با توجه به یک استاندارد کلی، برای هر متر اضافه شده مقدار گازی که باید اضافه گردد تا راندمان کاری دستگاه افت نکند، 20 گرم تعیین شده است. این بدان معنی بوده که اگر 7 متر لوله کشی میان دو تکه پنل اسپلیت اسپلیت انجام شده است، مقدار گاز موجود در سیستم باید به اندازه 40 گرم از مقدار تعیین شده اولیه برای کارکرد نرمال (بر روی برچسب فنی کولر و یا پلاک آن نوشته می شود) جمع شود. اگر این مقدار را نیم کیلو گرم در نظر بگیریم، حال به 540 گرم گاز مبرد احتیاج است که این مقدار را توسط ترازوی وزنی مشخص می کنند.

روش دوم: شارژ گاز با آمپر متر

در این حالت، میزان شارژ گاز اسپلیت بر اساس مقدار آمپری که با اتصال آمپرمتر به کولر بدست می آید، تعیین می شود. می دانیم که هر وسیله الکتریکی دارای یک مقدار مصرفی برق و یک آمپراژ مصرفی می باشد. متخصصان با دانش می دانند که در صورتی که عملکرد اسپلیت صحیح و اصولی باشد، بدین معنا که مقدار گاز موجود در سیستم درست و به اندازه است، مقدار آمپر مصرفی اسپلیت چه عددی خواهد بود (میزان نوشته شده بر روی برچسب فنی کولر).

با توجه به این امر و با اندازه گیری آمپر مصرفی کولر، میزان گاز موجود در سیکل تنظیم می شود. برای اینکار یک آمپر متر کلمپ را به یکی از سیکلهای ورودی کمپرسور وصل می کنیم. کولر را روشن کرده و به عدد آمپر متر نگاه می کنیم. اگر کمتر از عدد نوشته شده بر روی پلاک دستگاه باشد، میزان گاز کمتر و در حالتی که بیشتر باشد، گاز اضافی در سیکل داریم.

تذکر: برای شارژ گاز اسپلیت اینورتر استفاده از روش آمپر مناسب نیست. به این دلیل که موتور اسپلیت اینورتر بصورت فرکانسی و بر اساس دما، تنظیمات و… در حال تغییر دور میباشد، آمپر کولر متغیر بوده و نمی توان به آن اعتماد کرد. لذا برای شارژ گاز اسپلیت اینورتر خود از سایر حالت ها استفاده کنید.

روش سه: شارژ گاز به وسیله گیج مانوفیلد فشار و جدول دمایی

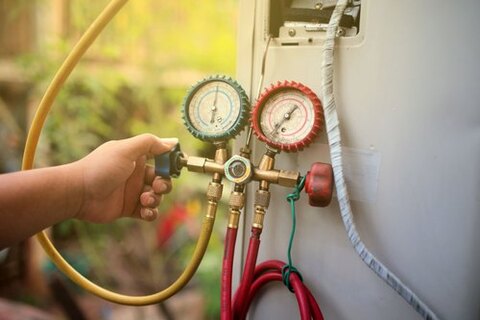

در این روش جهت شارژ گاز اسپلیت، تکنسین دمای هوای اطراف پنل داخلی (اواپراتور) و نیز دمای هوای اطراف پنل خارجی (کندانسور) را بدست آورده و با استفاده از جدولی که توسط تولید کنندگان گاز کولر تهیه می شود، میزان فشار گاز اسپلیت را برای دو دما بدست می آورد. سپس با اتصال گیج مانوفیلد که برای سنجش فشار به کار می رود، شارژ گاز اسپلیت تا رسیدن به فشار موردنظر انجام می شود. این روش چندان قابل اعتماد نبوده و درصد خطای بالایی دارد.

در تصاویر زیر می توانید جدول مربوط به دو گاز R22 و R410a را ببینید. همانطور که واضح است، ابتدا دمای محیط بیرونی و داخلی را یافته و سپس محل تقاطع این دو ردیف را می یابید. عددی که بدست می آید، میزان فشار گاز موجود در سیستم را برای 5 متر لوله مشخص می کند. توجه به این نکته بسیار مهم است! اگر کمبود گاز اسپلیت زیاد باشد و شما به این مساله بی توجه باشید، علاوه بر افت عملکردی قابل توجه، روغن اسپلیت به سرعت فاسد شده و در دراز مدت سبب از کار افتادن کمپرسور نیز می شود.

میزان فشار گاز اسپلیت R22

در شکل زیر جدول دما و فشار گاز کولر r22 را میبینید. به طور مثال اگر دمای محیط داخلی ۲۷ درجه و دمای محیط بیرونی ۲۹ درجه باشد، تقاطع این دو عدد در جدول زیر ما را به عدد 60 می رساند. این عدد به معنای فشار ۶۰psi است. همان میزان فشار گاز اسپلیت r22 که باید در سیکل شارژ شود. در صورت سالم بودن کولرگازی با استفاده از گیج مانوفیلد تا رسیدن به فشار 60psi فرآیند شارژ گاز را ادامه می دهیم.

شارژ گاز R22

میزان فشار گاز اسپلیت R410A

در شکل زیر نیز جدول دما و فشار گاز کولر r410a را میبینید. مشابه با جدول مربوط به گاز r22، در اینجا نیز تقاطع دمای محیط داخل و خارج یعنی دمای اطراف پنل داخلی و بیرونی، مشخص کننده میزان فشار گاز اسپلیت r410a می باشد که باید در سیستم شارژ گردد. تفاوتی که میان شارژ گاز کولر با گاز r410a و r22 وجود دارد، این است که در هنگام شارژ گاز r410a، باید به صورت مایع اسپلیت را شارژ کنید. یعنی کپسول را به صورت وارونه و برعکس قرار دهید. دلیل این امر به ترکیب گاز r410a از دو گازبه مقادیر مساویست که در حالت شارژ مایع این نسبت به خوبی حفظ خواهد شد. همچنین توجه داشته باشید که میزان فشار گاز r410a تقریبا دو برابر فشار گاز r22 می باشد، لذا در هنگام شارژ گاز کولرگازی از طریق گیج مانوفیلد حتما از گیج فشار بالا استفاده کنید.

شارژ گاز اسپلیت به وسیله دمای هوا

انواع حالت های شارژ گاز اسپلیت

به طور کلی سه حالت برای شارژ گاز کولرگازی وجود دارد. همچنین به یک معنای دیگر می توان اینچنین گفت که در 3 حالت اسپلیت به شارژ گاز نیاز دارد:

الف- اسپلیت که تازه نصب شده است

ب- اسپلیت که کاملا فاقد گاز است

ج- اسپلیت که احتیاج به شارژ کردن گاز (اضافه کردن گاز) دارد

حالت الف- شارژ گاز کولری که تازه نصب شده است

زمانی که یک اسپلیت را بصورت نو از یک شرکت معتبر خریداری می کنید، معمولاً به اندازه ۵ متر لوله، گاز مبرد در داخل سیکل کندانسور محبوس شده است. پس از اتمام نصب اسپلیت بطور کامل، می بایست سیکل را وکیوم کرده و زمانی که از عدم وجود هوا و رطوبت در داخل سیکل اطمینان حاصل کنید ، می توانید شیر سرویس را باز کرده و گاز را به کل سیکل سیستم منتقل کنید.

البته باید به این نکته توجه کنید که مقدار گاز شرکتی که در سیستم وجود دارد، معمولا فقط برای ۵ متر لوله کافیست. بنابراین در صورتی که لوله کشی اضافی برای نصب اسپلیت به کار رفته است، باید مقدار گاز را هم به همان نسبت اضافه نمود. همانطور که پیشتر اشاره شد، به طور معمول به ازای هر یک متر لوله اضافی، به ۲۰ گرم گاز اضافی احتیاج است.

اگر اسپلیت تازه شما که جدیدا نصب شده است، از همان 5 متر لوله اولیه استفاده کرده، نیازی به شارژ گاز اضافی در سیستم نیست. توجه داشته باشید که در نصب اسپلیت، سعی کنید از همان 5 متر لوله استفاده نمایید و نه کمتر، زیرا ممکن است فشار بر روی کمپرسور افزایش یابد. اگر لوله اضافه آمد، می توانید آن را به صورت حلقه درآورده تا نقش تله روغن را بازی کند.

حالت ب- اسپلیت کاملا فاقد گاز است

پیش از هر چیزی، ممکن است این سوال به مغر=زتان برسد که چگونه می شود از میزان گاز موجود در اسپلیت اطلاع یافت؟ روش تشخیص میزان گاز موجود در اسپلیت به چه صورت است؟

یکی از راه های تشخیص وجود و یا عدم وجود گاز در اسپلیت، فشار دادن شیر سرویس است. با فشار دادن شیر سرویس، در صورت وجود گاز در سیستم، گاز بیرون زده و قابل تشخیص است. البته این کار بهیچ عنوان توصیه نمیشود چرا که بعضی از گازها که قبلا توضیج داده شده است سمی هستند وممکن است به ریه شما آسیب برساند. در این شرایط مراحل شارژ گاز اسپلیت کولرگازی به این صورت است که قبل از شروع به شارژ گاز، ابتدا می بایست سیستم به طور کامل وکیوم شده و هرگونه رطوبت و هوایی از سیستم حذف گردد. سپس باید به دنبال دلیل نشتی گاز اسپلیت باشید و این مشکل را برطرف کنید. توجه کنید که در صورت عدم نشت یابی، ممکن است پس از چند روز مجددا گاز اسپلیت تخلیه شده و هزینه شارژ مجدد را برای شما به بار آورد!

پس از حل شدن مشکل نشتی، برچسب و یا پلاکی که بر روی اسپلیت حک شده و مقدار گاز موجود در اسپلیت را به ازای 5 متر لوله به کار رفته در نصب مشخص می کند، البته این موضوع در بعضی از کولرگازی ها توصیه نمیشود چرا که بعضی موقع برچسب ها اشتباه و یا مربوط به دستگاه دیگری میباشد و مورد اعتماد نیستند ولی ما این مطلب را برای محصولات اصلی در نظر گرفته ایم. به کمک ترازو مقدار گاز مبرد را وزن کنید. در صورت به کار رفتن لوله اضافی نیز، مقدار گاز اضافی لازم را محاسبه و به گاز اولیه بیافزایید. در صورتی که از مقدار دقیق طول لوله کشی به کار رفته برای نصب اسپلیت اطلاع ندارید، می توانید از روش های دیگر شارژ گاز استفاده کنید.

حالت ج- اضافه کردن گاز اسپلیت (تکمیل شارژ گاز کولرگازی)

علائم کمبود گاز اسپلیت که در هنگام تعمیرات کولر می توانند راهنمای شما باشند، عبارتند از:

سنجش فشار گاز اسپلیت با نصب گیج فشارسنج بر روی شیر سرویس میزان معمول این عدد 60psi می باشد

عدم سرمادهی کافی کولر در محیط نصب شده
